Prensa SMC de 500 toneladas versus 1.000 toneladas versus 2.000 toneladas: como escolher a tonelagem correta da prensa- Wuxi PengdaHZ Intelligent Equipment Co., Ltd.

Selecionar uma prensa de moldagem por compressão SMC não é simplesmente uma questão de escolher a maior máquina dentro do orçamento disponível.

A Prensa SMC de 500 toneladas, 1.000 toneladas e 2.000 toneladas todos podem usar princípios de moldagem por compressão semelhantes, mas suportam tamanhos de molde, áreas de moldagem projetadas, requisitos de produção e geometrias de peças muito diferentes.

A questão principal não é “Qual impressora é maior?” mas “Quanta força de moldagem utilizável a peça e o molde reais exigem?”

Conteúdo

1 1. O que significa 500 toneladas, 1.000 toneladas ou 2.000 toneladas?
2 2. 500 toneladas vs 1.000 toneladas vs 2.000 toneladas: comparação rápida
3 3. Quanta área projetada cada prensa pode manipular?
- 3.1 Exemplo com pressão de moldagem de 10 MPa
- 3.2 Exemplo com pressão de moldagem de 14 MPa
4 4. Quando uma prensa SMC de 500 toneladas é uma boa escolha?
- 4.1 Possíveis aplicações
- 4.2 Vantagens de uma prensa de 500 toneladas
5 5. Quando você deve mudar para uma prensa SMC de 1.000 toneladas?
- 5.1 Possíveis aplicações
- 5.2 Exemplo de cálculo
6 6. Quando uma prensa SMC de 2.000 toneladas faz sentido?
- 6.1 Possíveis aplicações
7 7. A tonelagem é apenas uma parte da seleção da impressora SMC
8 O controle de pressão e posição é tão importante quanto a tonelagem
9 8. Não dimensione demais a impressora sem motivo
10 9. Lista de verificação prática de seleção de impressora SMC
11 10. Qual impressora SMC você deve escolher?
12 Processo de seleção de impressora SMC recomendado
13 Soluções de prensas hidráulicas SMC de Wuxi PengdaHZ
14 Perguntas frequentes

1. O que significa 500 toneladas, 1.000 toneladas ou 2.000 toneladas?

A tonelagem da prensa refere-se à força máxima que a prensa hidráulica pode aplicar durante a moldagem por compressão.

500T

Aprox. 4.903kN

Geralmente considerado para moldes SMC relativamente pequenos a médios e áreas de moldagem projetadas mais baixas.

1000T

Aprox. 9.807kN

Fornece um envelope de produção mais amplo para peças e moldes SMC médios e grandes.

2000T

Aprox. 19.613 kN

Usado quando grandes áreas projetadas, ferramentas pesadas ou requisitos de alta força de moldagem justificam equipamentos maiores.

Força de prensagem necessária = Área de moldagem projetada × Pressão de moldagem necessária

A força deve ser calculada antes de escolher uma tonelagem nominal de prensa.

Por exemplo, suponha que um componente SMC tenha uma área projetada de 0,60 m² e requer uma pressão de moldagem validada de 10MPa .

0,60 m² × 10 MPa = 6 MN

6.000 kN ÷ 9,80665 ≈ 612 toneladas métricas-força

Neste exemplo, uma prensa nominal de 500 toneladas não forneceria força teórica suficiente, enquanto uma máquina de 1.000 toneladas forneceria consideravelmente mais capacidade.

Importante: Não selecione uma impressora exatamente no mínimo teórico. A seleção real da engenharia também precisa considerar a margem do processo, a geometria do molde, o carregamento irregular, as perdas de pressão e os produtos futuros.

2. 500 toneladas vs 1.000 toneladas vs 2.000 toneladas: comparação rápida

Pressione Tamanho	Aprox. Força Máxima	Posicionamento Geral	Motivo típico de seleção
500 toneladas	4.903kN	Componentes SMC de pequeno a médio porte	Menor área projetada, moldes menores e menor necessidade de capital
1000 toneladas	9.807kN	Componentes médios a grandes	Maior flexibilidade de produção e maiores requisitos de força
2.000 toneladas	19.613 kN	Componentes de grande área e alta força	Moldes grandes, áreas projetadas maiores e aplicações de moldagem pesadas

Essas categorias são apenas diretrizes gerais. Um componente compacto, porém complexo, processado em alta pressão pode exigir mais força de prensagem do que um painel plano fisicamente maior moldado em pressão mais baixa.

As dimensões das peças por si só nunca devem determinar a tonelagem da prensa. A área projetada e a pressão de moldagem necessária são informações de engenharia muito mais úteis.

3. Quanta área projetada cada prensa pode manipular?

Uma maneira útil de comparar diferentes capacidades de prensa é calcular a área de moldagem teórica projetada na mesma pressão de moldagem.

Exemplo com pressão de moldagem de 10 MPa

Capacidade de imprensa	Área Teórica Projetada
500 toneladas	Cerca de 0,49 m²
1000 toneladas	Cerca de 0,98 m²
2.000 toneladas	Cerca de 1,96 m²

Exemplo com pressão de moldagem de 14 MPa

Capacidade de imprensa	Área Teórica Projetada
500 toneladas	Cerca de 0,35 m²
1000 toneladas	Cerca de 0,70 m²
2.000 toneladas	Cerca de 1,40 m²

Estes números são exemplos de cálculos teóricos e não limites de máquina recomendados. Os moldes reais podem conter nervuras, inserções, múltiplas cavidades, caminhos de fluxo assimétricos e carregamento irregular.

4. Quando uma prensa SMC de 500 toneladas é uma boa escolha?

Uma prensa hidráulica de 500 toneladas pode ser uma solução econômica quando a força de moldagem necessária, o tamanho do molde e a área projetada permanecem confortavelmente dentro da faixa de trabalho.

Possíveis aplicações

gabinetes elétricos menores;
coberturas compostas de equipamentos;
pequenos painéis de acesso;
peças compostas automotivas compactas;
carcaças industriais;
peças moldadas BMC e SMC menores.

Vantagens de uma prensa de 500 toneladas

Menor investimento inicial em equipamentos.
Menor área ocupada pela máquina.
Menores requisitos de infraestrutura de suporte.
Boa opção para fabricantes com moldes relativamente pequenos.

A principal limitação é a flexibilidade futura. Se for provável que moldes maiores ou produtos de alta pressão sejam introduzidos posteriormente, a capacidade disponível pode tornar-se restritiva.

5. Quando você deve mudar para uma prensa SMC de 1.000 toneladas?

Uma prensa SMC de 1.000 toneladas pode fornecer um equilíbrio útil entre investimento em equipamentos e flexibilidade de fabricação.

Comparada com uma máquina de 500 toneladas, ela fornece aproximadamente o dobro da força nominal de prensagem e, portanto, suporta uma área teórica projetada maior com a mesma pressão de processo.

Possíveis aplicações

coberturas compostas médias e grandes;
gabinetes elétricos e industriais;
painéis automotivos e estruturas compostas;
caixas SMC maiores;
componentes compósitos para construção;
fabricantes que executam vários tamanhos de molde.

Exemplo de cálculo

Considere uma peça com uma área projetada de 0,9 m² e pressão de processo necessária de 12 MPa .

0,9 m² × 12 MPa = 10.8 MN ≈ 1,101 metric tons-force

Neste caso, chamar o produto de “peça SMC de tamanho médio” não é suficiente. Uma máquina nominal de 1.000 toneladas já estaria abaixo do requisito de força teórica.

6. Quando uma prensa SMC de 2.000 toneladas faz sentido?

Uma prensa de 2.000 toneladas torna-se relevante quando grandes áreas de moldagem projetadas, grandes ferramentas ou requisitos de alta força excedem a faixa prática de prensas menores.

Possíveis aplicações

grandes peças compostas externas automotivas;
tampas de baterias e equipamentos;
painéis para caminhões e transporte;
grandes produtos compósitos para construção;
painéis SMC de grandes áreas;
moldes multicavidades com área total projetada substancial.

A principal vantagem não é simplesmente “mais pressão”. Uma prensa de 2.000 toneladas proporciona um desempenho geral maior envelope do processo .

maior área útil de moldagem projetada;
moldes maiores e mais pesados;
configurações de placas maiores;
maiores opções de luz natural e acidente vascular cerebral;
capacidade de moldagem com maior força;
maior potencial para expansão futura do produto.

Uma tonelagem maior também significa maior investimento em equipamentos, requisitos de espaço, planejamento de fundações e infraestrutura de apoio. Uma máquina de 2.000 toneladas não é automaticamente a escolha mais econômica para peças menores.

7. A tonelagem é apenas uma parte da seleção da impressora SMC

Um erro de compra comum é perguntar apenas: “Quanto custa uma impressora SMC de 1.000 toneladas?”

Duas prensas com a mesma força nominal podem ser muito diferentes na adequação real da produção.

Tamanho do rolo e da mesa

O molde deve caber fisicamente na prensa e ainda deixar espaço suficiente para montagem, braçadeiras, conexões de aquecimento, sistemas ejetores e acesso para manutenção.

Luz do dia

A luz natural disponível precisa acomodar a altura do molde, a remoção de peças, os requisitos de carregamento e qualquer folga de robô ou automação.

acidente vascular cerebral

acidente vascular cerebral requirements depend on mold construction, part depth, loading method, ejector design and part-removal method.

Peso do Molde

Moldes SMC grandes podem ser muito pesados. A placa móvel, a estrutura da prensa e o sistema de troca de molde devem ser avaliados de acordo com o peso real da ferramenta.

Velocidade de fechamento e moldagem

A moldagem por compressão SMC geralmente requer uma abordagem rápida seguida de compressão lenta controlada para permitir que o material flua através do molde antes da cura.

O controle de pressão e posição é tão importante quanto a tonelagem

Uma prensa pode ter tonelagem nominal suficiente, mas ainda produzir peças instáveis se seu movimento e controle de pressão não forem repetíveis.

Pontos de controle importantes incluem:

velocidade de aproximação rápida;
velocidade de moldagem lenta;
posição de transição de velocidade;
taxa de aumento de pressão;
pressão máxima de moldagem;
estabilidade da pressão de retenção;
repetibilidade da posição do carneiro;
descompressão controlada;
sequência de abertura;
gravação de dados de ciclo.

Para a produção de SMC, o ciclo completo deve ser considerado como:

Posição → Velocidade → Aumento de pressão → Pressão de retenção → Cura → Descompressão → Abertura

8. Não dimensione demais a impressora sem motivo

Mais tonelagem não é automaticamente melhor.

Imprensa de grandes dimensões

Pode aumentar o custo de compra, o espaço físico, a potência instalada, os requisitos de fundação e o custo de manutenção.

Imprensa subdimensionada

Pode não ter margem de pressão, restringir moldes futuros e forçar a máquina a operar continuamente perto da capacidade máxima.

Imprensa de tamanho correto

Fornece reserva de processo suficiente, evitando custos desnecessários de capital e infraestrutura.

9. Lista de verificação prática de seleção de impressora SMC

Parâmetro	Por que é importante
Dimensões da peça acabada	Define o tamanho geral do componente
Área de Moldagem Projetada	Entrada fundamental para cálculo de força
Pressão de Moldagem Necessária	Determina a força de pressão necessária
Formulação SMC	Afeta o fluxo de material e a pressão do processo
Comprimento e largura do molde	Determina as dimensões necessárias da placa
Altura do Molde	Afeta a luz natural necessária
Peso do Molde	Afeta a estrutura e o manuseio do molde
Profundidade da peça	Influencia a necessidade de AVC
Cobertura de cobrança	Influencia a distância do fluxo
Tempo de ciclo alvo	Afeta os requisitos de velocidade e produtividade
Volume Anual	Influencia os requisitos de automação
Produtos Futuros	Determina a capacidade de reserva útil

10. Qual impressora SMC você deve escolher?

Escolha 500 toneladas quando

A força necessária, a área projetada e as dimensões do molde são relativamente limitadas e os requisitos de expansão futura são modestos.

Escolha 1000 toneladas quando

Você precisa de uma gama de produção mais ampla, moldes maiores ou força de compressão significativamente maior, permanecendo em uma categoria de equipamento de capacidade média.

Escolha 2.000 toneladas quando

Grandes áreas projetadas, moldes pesados, painéis grandes ou maiores exigências de força de moldagem justificam equipamentos de grande capacidade.

Estes não são limites fixos. A peça e as ferramentas reais devem sempre ser calculadas antes da finalização do tamanho da prensa.

Processo de seleção de impressora SMC recomendado

Determinar a área de moldagem projetada Calcule a área efetiva projetada da peça ou a área total da cavidade.

Confirme a pressão de moldagem necessária Use informações validadas sobre materiais e processos em vez de um valor de pressão arbitrário.

Calcular a Força Teórica Multiplique a área projetada pela pressão de moldagem necessária.

Adicionar margem de engenharia Considere a geometria do molde, o carregamento irregular, a variação do processo e os requisitos futuros de produção.

Verifique o tamanho do rolo Confirme se o molde completo pode ser instalado e reparado corretamente.

Verifique o curso, a luz natural e o peso do molde Verifique as ferramentas físicas e os requisitos de remoção de peças.

Verifique o controle do processo Confirme a velocidade de fechamento, controle de pressão, controle de posição, repetibilidade e tempo de ciclo alvo.

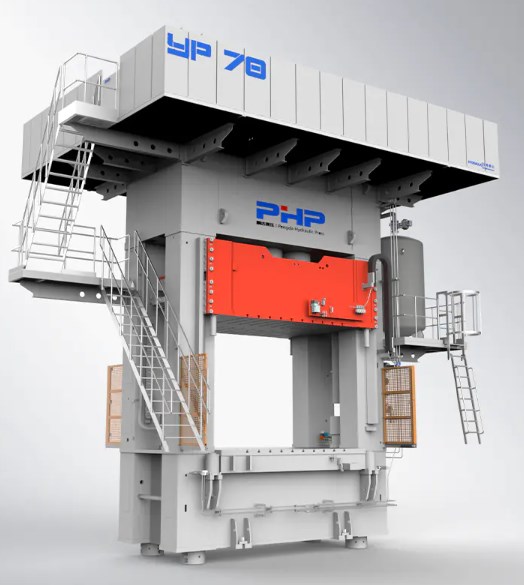

Soluções de prensas hidráulicas SMC de Wuxi PengdaHZ

Equipamento inteligente Co. de Wuxi PengdaHZ, Ltd. desenvolve sistemas de prensas hidráulicas para aplicações de moldagem por compressão SMC, BMC e compósitos.

Em vez de selecionar o equipamento apenas por uma classificação nominal como 500T, 1000T ou 2000T, a configuração da prensa deve ser avaliada em torno da peça moldada, do molde e do processo de produção reais.

Para avaliação inicial do equipamento, informações úteis incluem dimensões da peça, área projetada, material SMC, pressão de moldagem necessária, tamanho e peso do molde, curso e luz natural necessários, tempo de ciclo alvo, capacidade de produção e requisitos de automação.

Esses parâmetros ajudam a determinar o apropriado tonelagem da prensa, tamanho da placa, curso, configuração hidráulica, sistema de controle de processo e solução de automação .

Visite wuxipd. com para obter mais informações sobre prensas de moldagem por compressão SMC personalizadas.

Perguntas frequentes

Uma prensa SMC de 2.000 toneladas é sempre melhor do que uma prensa de 1.000 toneladas?

Não. Uma prensa de 2.000 toneladas fornece mais força máxima, mas a máquina correta depende da área de moldagem projetada, pressão do processo, tamanho do molde, curso, luz natural, volume de produção e requisitos futuros do produto.

Como calculo a tonelagem necessária para moldagem SMC?

Comece com a relação básica: a força necessária é igual à área de moldagem projetada multiplicada pela pressão de moldagem necessária. O resultado deve então ser avaliado com uma margem de engenharia apropriada.

Posso usar uma prensa de 500 toneladas para peças automotivas SMC?

Sim, potencialmente. O termo “peça automotiva” não determina a tonelagem da prensa. A área real projetada, a pressão necessária, o tamanho do molde e os requisitos do processo precisam ser calculados.

Quanta área uma prensa SMC de 1000 toneladas pode moldar?

Não existe um valor fixo único porque a pressão de moldagem varia. A uma pressão ilustrativa de 10 MPa, 1000 toneladas métricas-força correspondem teoricamente a aproximadamente 0,98 m² de área projetada antes da margem de engenharia.

O que acontece se uma impressora SMC for muito pequena?

O processo pode não ter força suficiente ou margem operacional e pode restringir futuros moldes maiores. Em alguns processos isto pode contribuir para um enchimento deficiente ou compactação insuficiente.

Além da tonelagem, o que devo comparar entre as impressoras SMC?

Compare o tamanho da placa, a luz natural, o curso, a capacidade do molde, a velocidade de fechamento, a velocidade de moldagem, a precisão da pressão, a repetibilidade da posição, o paralelismo da placa, as interfaces de automação e a capacidade de gravação de dados de processo.

Devo comprar tonelagem extra para produção futura?

Uma reserva razoável pode ser útil quando os produtos futuros são conhecidos, mas o sobredimensionamento excessivo aumenta os custos de equipamento e infraestrutura. As dimensões futuras do molde e as pressões esperadas do processo devem ser avaliadas primeiro.
