Seleção de Prensa Hidráulica SMC: Da Tonelagem e Aquecimento à Automação

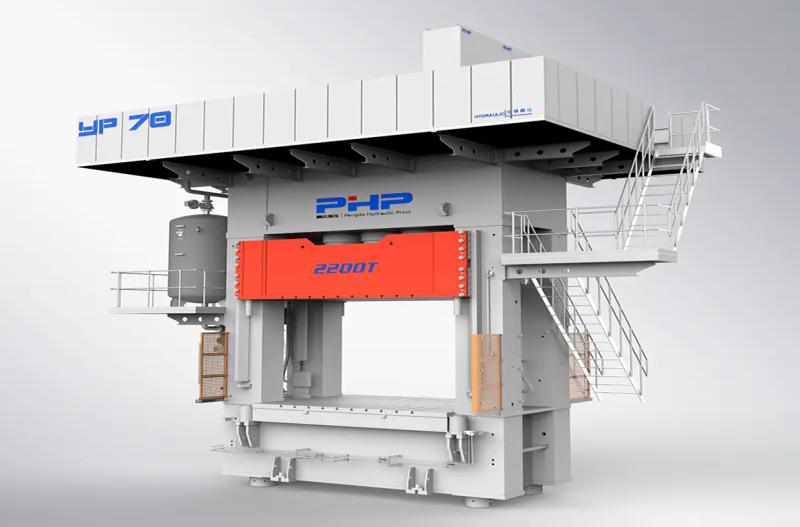

Moldagem SMC 101: Por que uma prensa hidráulica é essencial

O composto para moldagem de chapa (SMC) é uma chapa termofixa pré-impregnada e amadurecida contendo reforço picado, resina, cargas e aditivos. Operadores ou robôs cortam e pesam a carga, removem o filme transportador e organizam as camadas no molde inferior aquecido. A prensa fecha rapidamente, muda para uma abordagem controlada de baixa velocidade e aplica força de moldagem. À medida que o calor diminui a viscosidade da resina, a carga flui através da cavidade e ao redor das nervuras e inserções. O calor contínuo desencadeia a reticulação; a prensa mantém a força até que a peça tenha rigidez suficiente para ser aberta, ejetada e aparada.

A hidráulica adequa-se a esta sequência porque a pressão, a velocidade, a posição e o tempo de espera podem ser programados de forma independente. Um perfil de fechamento repetível avança a frente do fluxo sem afastar as fibras das zonas críticas. A pressão de cura estável limita o retorno elástico e a porosidade, enquanto o fechamento paralelo evita que um lado sele antecipadamente e retenha o ar. A pressão aplicada muito cedo pode causar orientação excessiva da fibra, rebarbas ou linhas de solda; tarde demais pode permitir que a resina cure antes do preenchimento. A prensa, portanto, governa o fluxo e a cinética de cura – não apenas a compactação.

Painéis externos automotivos geralmente usam um ciclo de molde de alguns minutos. O planejamento aproximado pode começar em 3 a 10 minutos, mas o ciclo real depende da espessura, da reatividade do composto, da temperatura da ferramenta, do revestimento e do manuseio. Avalie a velocidade de impressão em relação à receita completa, não a um título vazio.

Dimensionando sua impressora: tonelagem, dimensões da placa e luz natural

Comece com a área projetada da peça na direção de fechamento, incluindo canais e recursos de suporte de material. Subtraia apenas áreas genuinamente abertas; para uma estimativa antecipada, ignorar pequenos buracos proporciona uma margem útil. Obtenha a pressão de moldagem do fornecedor do composto e teste o molde.

Força necessária (toneladas curtas) = área projetada (pol²) × pressão de moldagem (psi) ÷ 2.000

Capacidade de prensa selecionada = força necessária × margem de projeto

Exemplo: o painel externo de uma caminhonete com 6.000 pol² de área projetada a 800 psi requer 2.400 toneladas curtas. Uma margem de 20% eleva a meta para 2.880 toneladas curtas, apontando para uma prensa nominal de 3.000 toneladas curtas. A revisão final deve abranger nervuras, cobertura de carga, revestimento no molde, perdas e faixa operacional contínua da prensa.

O molde deve caber dentro da placa utilizável e não apenas entre as bordas externas. Verifique o espaçamento dos tirantes, ranhuras de fixação, ejetores, mangueiras, conectores elétricos, portas de vácuo, placas de isolamento e acesso do robô. A luz natural máxima deve exceder a altura do molde fechado mais a folga necessária para a peça, o atuador final e a configuração segura. O curso deve fornecer o movimento de abertura necessário sem forçar cada molde a rodar perto de um limite.

Finalmente, especifique o cilindro carregado e deslize o paralelismo pela área utilizável. Um pequeno erro angular em uma ferramenta larga pode criar contato precoce em uma borda, subpressão local na outra, flash irregular e desvio dimensional. Para um painel captador, a tonelagem sem rigidez adequada da placa e nivelamento ativo é uma falsa economia.

Sistemas de aquecimento e tecnologias avançadas de cura

Compare o tempo de aquecimento, a uniformidade sob carga, a demanda da concessionária, o isolamento, a mão de obra de serviço e a infraestrutura disponível da planta. Meça a temperatura da superfície do molde em vários pontos – não apenas no ponto de ajuste do aquecedor.

A compressão assistida por vácuo adiciona um estágio de evacuação selado antes da pressão total de moldagem. A remoção do ar da cavidade e das interfaces de carga pode reduzir furos, bolhas e vazios internos, melhorando a aparência pronta para pintura e a consistência mecânica. Os resultados ainda dependem do projeto da vedação, da localização da ventilação, do padrão de carga, do nível de vácuo e do momento da evacuação. O vácuo não pode resgatar uma carga já gelificada ou um molde mal balanceado.

Peças de parede fina também aumentam os erros de paralelismo. O feedback de posição multiponto e o nivelamento ativo podem manter a corrediça quadrada enquanto o material gera forças de reação desiguais. Combinado com registros de temperatura, pressão e posição em circuito fechado, isso transforma o controle de cura em um processo rastreável, em vez de um ajuste do operador.

Excelência Operacional: Energia, Automação e Manutenção

Uma bomba convencional de velocidade fixa pode consumir energia substancial com baixa demanda de vazão. Um sistema servo-hidráulico varia a velocidade do motor com o ciclo, reduzindo perdas em marcha lenta, aquecimento de óleo, carga de resfriamento e ruído. Os compradores devem solicitar uma comparação medida de kWh por peça usando sua receita.

Considere uma linha ilustrativa com média de 110 kW com hidráulica convencional e 75 kW com servo-hidráulica em mais de 4.000 horas de produção anuais. Ao preço médio da eletricidade industrial nos EUA em 2025 de 8,62 centavos/kWh, as economias diretas de energia são:

Economia anual = (110 - 75) kW × 4.000 h × US$ 0,0862/kWh = US$ 12.068

Um prêmio de US$ 60.000 oferece um retorno simples de cerca de 5,0 anos antes dos benefícios de cobrança sob demanda, resfriamento ou manutenção. Substitua todas as suposições por dados da planta.

Automação de engenharia como uma célula com classificação de segurança: colocação de carga, carregamento de robô, identificação de molde, verificação de receita, troca rápida, ejeção, descarga e inspeção. Portões interligados, cortinas de luz apropriadas, velocidade segura, restrição mecânica e disposições de bloqueio devem corresponder à avaliação de risco.

Troque o óleo, os filtros e as vedações por análise, pressão diferencial, vazamento, contagem de ciclos e limites do fabricante dos componentes – e não apenas pelo calendário. Crie o plano final a partir de linhas de base de comissionamento e dados reais de produção.

Guia do comprador inteligente para prensas hidráulicas SMC

As impressoras usadas podem ser atraentes, mas os preços solicitados revelam pouco sobre o valor instalado. Inclui desmontagem, frete, fundação, amarração, controles, proteção, reconstrução hidráulica, aquecimento, vácuo, comissionamento e tempo de inatividade. Inspecione a estrutura e as soldas; medir o nivelamento da placa e o paralelismo carregado; deriva do cilindro de teste; analisar óleo; revisar o histórico de manutenção e sobrecarga; e confirme desenhos e disponibilidade de peças.

Um retrofit em etapas pode substituir um CLP/HMI obsoleto e, em seguida, adicionar servodrives, receitas, histórico de dados, diagnósticos, medição e conectividade da planta. As funções de segurança exigem uma avaliação de risco documentada, hardware com classificação de segurança, validação e esquemas atualizados; um novo PLC por si só não torna uma impressora antiga compatível.

Antes de emitir um pedido de compra, confirme:

• Tonelagem validada, faixa de pressão, paralelismo carregado e rigidez da placa
• Área útil da placa, folga do tirante, luz natural, curso e envelope de manuseio
• Desempenho de fechamento, prensagem, permanência, abertura e nivelamento com o molde de produção
• Uniformidade de aquecimento, sequência de vácuo, utilidades, controles, captura de dados e acesso a serviços
• Interfaces de automação, peças de reposição, treinamento, testes de aceitação e suporte ao ciclo de vida
• Proteção de máquinas dos EUA sob OSHA 29 CFR 1910.212 e os requisitos baseados em risco aplicáveis de ANSI B11.2 , além de requisitos de células elétricas e robóticas

ISO 16092-3 também pode ser relevante para projetos globais, mas seu escopo e a aplicação da máquina devem ser verificados. As normas não são “certificados” intercambiáveis; o fornecedor, o integrador e o empregador devem concordar com as edições aplicáveis, requisitos de autoridade, documentação e validação antes do envio.

Perguntas frequentes

Como calculo a tonelagem de prensa necessária para minha peça SMC?

Multiplique a área projetada em in² pela pressão em psi, divida por 2.000 e adicione uma margem de engenharia. Confirme com testes.

Quais são as diferenças entre prensas hidráulicas de 4 colunas, estrutura em C e prensas descendentes?

As impressoras de quatro colunas oferecem acesso; Os quadros em C oferecem acesso em três lados, mas resistem menos eficazmente às cargas descentralizadas. Downstroke descreve movimento, não construção de quadro.

Quando devo escolher o aquecimento de cartucho elétrico em vez do aquecimento a óleo?

Escolha cartuchos para aquecimento por zonas responsivo. Dê preferência ao óleo para ferramentas grandes que necessitam de calor uniforme quando a planta puder suportar sistemas fluidos.

Como a moldagem por compressão a vácuo melhora a qualidade do SMC?

A evacuação cronometrada reduz o ar preso, vazios, bolhas e furos. Os benefícios exigem posicionamento controlado da carga, vedação, ventilação, temperatura e tempo de cura.

Qual cronograma de manutenção maximiza o tempo de atividade?

Use inspeções por turno, verificações semanais de filtro e segurança, análise de óleo a cada trimestre ou 1.000 a 2.000 horas e uma inspeção anual planejada.

Vale a pena usar prensas hidráulicas SMC?

Sim, se a geometria e a condição forem adequadas. Inspecione sob carga e compare o custo total instalado – não o preço de leilão – com uma nova impressora.

Como posso adaptar uma impressora mais antiga para atender aos requisitos atuais dos EUA?

Comece com uma avaliação de risco e, em seguida, projete controles, proteções, movimento seguro, paradas de emergência, monitoramento hidráulico, atualizações elétricas, documentação e validação.

Nota de engenharia: Os exemplos numéricos são ilustrativos; validar as especificações finais por meio de testes de produção e uma avaliação de risco específica do projeto.
