Diferenças entre Prensas Hidráulicas com Norma CE e Prensas com Norma Chinesa

I.Por que a Norma CE é especialmente importante para prensas hidráulicas de compósitos?

No campo da conformação de materiais compósitos, prensas hidráulicas servo para compósitos (Servo Composite Hydraulic Press) e prensas de moldagem por compressão (Compression Molding Press) tornaram-se equipamentos centrais para processos de moldagem por compressão, geralmente usadas em conjunto com moldes SMC (SMC mold), formando um sistema completo de produção de SMC.

Com o contínuo desenvolvimento dos materiais compósitos em direção à leveza estrutural e integração funcional, essas prensas de moldagem por compressão são amplamente aplicadas nos seguintes setores:

• Caminhões e ônibus
• Equipamentos agrícolas e de construção
• Mobilidade elétrica
• Transporte ferroviário
• Mobiliário urbano, entre outros

Nesses cenários, a prensa não só cumpre a função de conformação, mas também impacta diretamente a segurança do operador, a estabilidade operacional a longo prazo e a conformidade da linha de produção como um todo. Por isso, um número crescente de clientes europeus, ao adquirir prensas hidráulicas de compósitos da China pela primeira vez, concentra-se na seguinte questão:

Quais são as diferenças fundamentais entre uma prensa hidráulica conforme a norma CE e uma prensa construída de acordo com padrões nacionais chineses?

É importante destacar que a marcação CE não é apenas um selo de certificação, mas sim um sistema completo de requisitos de segurança que percorre todo o ciclo de vida do equipamento — desde o projeto e fabricação até a instalação e operação.

II. Diferenças Fundamentais na Filosofia de Projeto

Nos padrões nacionais chineses, o projeto das prensas hidráulicas geralmente é orientado por requisitos de produção, como capacidade de tonelagem, eficiência de conformação, custo do equipamento e prazos de entrega. Embora este modelo seja adequado para muitas linhas de produção locais, ele se concentra principalmente na questão: a máquina consegue realizar a tarefa de produção?

Em contraste, prensas hidráulicas servo para compósitos em conformidade com CE devem tratar o controle de risco como uma restrição central de projeto, mantendo o desempenho de conformação necessário. O sistema CE exige que avaliações sistemáticas de risco (Risk Assessment) sejam realizadas já na fase de projeto conceitual, definindo soluções estruturais ou de sistema para possíveis riscos durante operação, manutenção, comissionamento e condições anormais.

Essa filosofia de “segurança incorporada ao projeto” significa que a conformidade com CE não pode ser alcançada simplesmente adicionando componentes após a fabricação, mas deve ser planejada de forma integrada no conceito geral da máquina.

III. Os Três Principais Sistemas de Segurança de uma Prensa CE

Do ponto de vista da implementação, os requisitos CE para prensas hidráulicas de compósitos não são conceitos abstratos, mas se concretizam em sistemas de segurança bem definidos. Esses requisitos concentram-se principalmente em três áreas: segurança mecânica, segurança hidráulica e segurança elétrica, que são interdependentes e indispensáveis.

Segurança Mecânica (Mechanical Safety)

No padrão CE, o objetivo principal da segurança mecânica é reduzir a exposição do operador a áreas perigosas através do próprio design estrutural, em vez de depender apenas de procedimentos operacionais ou experiência do operador. Para prensas de grande porte com longos cursos e frequentes operações de manutenção, a segurança mecânica é especialmente crítica.

O projeto mecânico conforme CE deve considerar sistematicamente cenários de operação e manutenção, como acesso seguro à máquina, entrada em áreas elevadas e fixação confiável dos componentes móveis durante serviços. Esses requisitos afetam diretamente o layout geral da máquina, não sendo apenas acessórios opcionais.

Principais medidas de segurança mecânica CE:

• Escadas de segurança (Safety ladders), atendendo às normas de altura, inclinação e antiderrapantes
• Plataformas de manutenção superiores com guarda-corpos (Top maintenance platform with guardrails), prevenindo quedas durante manutenção
• Caminhos de acesso e distâncias de segurança (Maintenance access and safety distance), garantindo espaço suficiente para movimentação e evacuação de emergência
• Sistema de travamento do curso (Slide locking system), como dispositivos SITEMA, para manter o curso fixo durante manutenção e evitar descida acidental

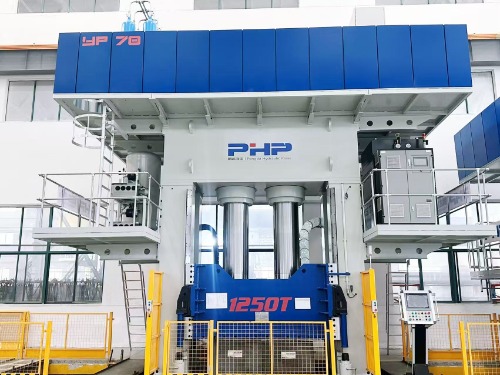

Plataformas de manutenção

Sistema de travamento do curso

Em comparação, prensas de padrão nacional muitas vezes dependem mais de procedimentos operacionais do que da isolação de risco pelo design estrutural.

Segurança Hidráulica (Hydraulic Safety)

O sistema hidráulico é o núcleo de potência de uma prensa de compósitos e também uma área de risco significativo. Sob normas CE, o sistema hidráulico deve fornecer não apenas desempenho, mas também comportamento fail-safe, garantindo que mesmo em falhas de mangueiras, válvulas ou controle, o sistema entre em estado seguro para evitar movimentos descontrolados ou ferimentos.

Medidas típicas de segurança hidráulica CE:

• Válvulas de segurança nos cilindros (Safety valves on cylinders), limitando o movimento do curso em caso de falha de pressão
• Correntes de proteção contra explosão para mangueiras (Burst protection chains for hydraulic hoses), evitando movimentos violentos em caso de ruptura
• Redundância no controle de pressão e lógica de movimentos, garantindo operação segura em qualquer condição

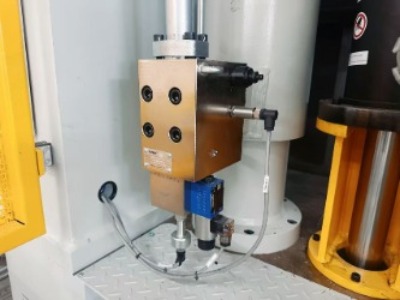

Válvulas de segurança

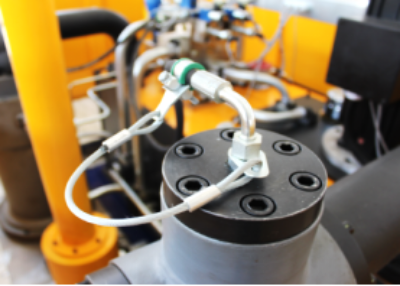

Correntes de proteção contra explosão

Em algumas prensas nacionais, tais medidas podem ser simplificadas ou omitidas, dependendo da experiência do operador e da gestão diária.

Segurança Elétrica (Electrical Safety)

A segurança elétrica é a área mais sistemática e rigorosamente auditada na conformidade CE e representa uma das diferenças mais notáveis em relação às máquinas de padrão nacional. A avaliação CE considera não apenas a conformidade dos componentes, mas a integridade da lógica de segurança funcional.

Configurações típicas CE incluem:

• PLC de segurança (Safety PLC) com redundância e autodiagnóstico
• Cortinas de luz L-type (L-type safety light curtain) para proteção multidirecional da área de moldagem
• Scanner a laser (Laser scanner) para monitoramento dinâmico do acesso a áreas perigosas
• Botões de emergência (Emergency stop buttons) distribuídos conforme normas
• Programas de segurança documentados e verificáveis (Safety program), garantindo rastreabilidade e testabilidade

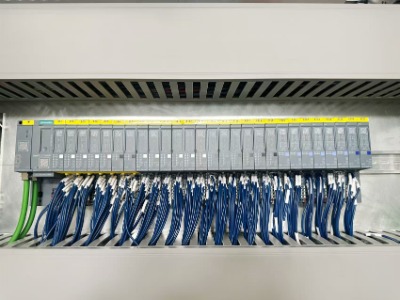

PLC de segurança

Scanner a laser

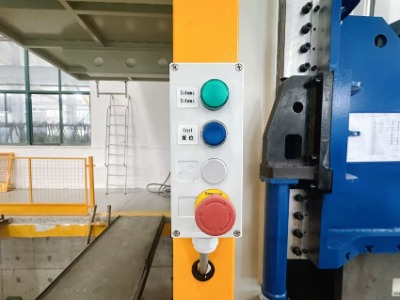

Botões de emergência

Cortinas de luz L-type

Embora os painéis de controle possam parecer semelhantes externamente, a auditoria CE enfatiza a arquitetura lógica interna, redundâncias e consistência com a documentação técnica.

4. Documentação Técnica e Sistema de Responsabilidade

A conformidade CE vai além da máquina física, incluindo documentação técnica completa, essencial para a operação segura durante todo o ciclo de vida.

Um arquivo técnico CE completo normalmente inclui relatórios de avaliação de risco, diagramas hidráulicos e elétricos, manuais de operação e manutenção, e declarações de conformidade. Esses documentos têm papel crítico em auditorias, investigações de incidentes e definição de responsabilidades.

5. Conclusão: Prensas CE como Solução de Engenharia Sistêmica

Para prensas hidráulicas servo para materiais compósitos (incluindo SMC presses, LFT-D presses, HP-RTM presses, GMT presses, etc.), a conformidade com a CE não é uma simples adição de dispositivos de segurança após a fabricação. Trata-se de uma filosofia de segurança sistêmica, integrada de forma sistemática ao design estrutural da máquina, às funções de segurança, à lógica de controle e aos cenários de aplicação finais, tendo a avaliação de riscos como núcleo e seguindo normas e regulamentações.

Para clientes que adquirem prensas hidráulicas de compósitos da China pela primeira vez, compreender essas diferenças fundamentais entre normas CE e padrões nacionais é um passo crucial para reduzir riscos de projeto e garantir operação estável e confiável a longo prazo.
